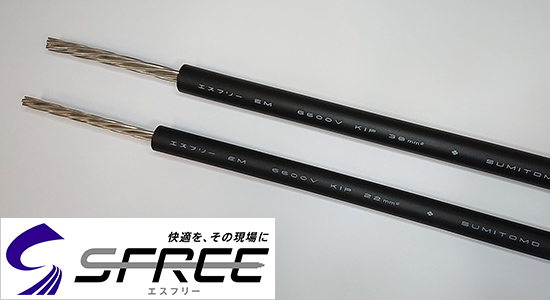

高圧機器内配線用EPゴム絶縁電線 6600V KIP
※「S-FREE（エスフリー）」とそのシンボルマークは当社の商標です。
製品の用途
公称電圧6.6KVのキュービクル式受電設備内の高圧配線
製品の特長
住友電工のKIPはエコ特性を有しています！
- ハロゲンや鉛を含まない環境にやさしい材料で構成
- 火災時に有害なハロゲン系ガスや腐食性ガスが発生せず、低発煙性
- 60°傾斜難燃（JIS C 3005）に合格
- 作業性は現行品と全く変わりません！
「耐熱性向上タイプ」「難燃性向上タイプ」もございます。
構造表
|
*許容電流算出条件 周囲温度：40℃ 最高許容温度：80℃ |
|||||||||
| 導体 | 絶縁体 厚さ mm |
仕上外径 (約)mm |
概算質量 kg/km |
最大 導体抵抗 (20℃) Ω/km |
最小 絶縁抵抗 (20℃) MΩ・km |
許容電流* (A) |
|||
| 公称 断面積 mm2 |
構成 本/mm |
外径 (約)mm |
|||||||
| 8 | 7/1.2 | 3.6 | 4.0 | 12.0 | 220 | 2.41 | 100 | 74 | |
| 14 | 7/1.6 | 4.8 | 4.0 | 13.0 | 295 | 1.35 | 100 | 105 | |
| 22 | 7/2.0 | 6.0 | 4.0 | 14.0 | 390 | 0.849 | 100 | 135 | |
| 38 | 7/2.6 | 7.8 | 4.0 | 16.0 | 565 | 0.502 | 100 | 185 | |
| 60 | 19/2.0 | 10.0 | 4.0 | 18.0 | 810 | 0.313 | 90 | 250 | |
| 100 | 19/2.6 | 13.0 | 4.0 | 21 | 1250 | 0.185 | 70 | 345 | |
| 150 | 37/2.3 | 16.1 | 4.0 | 25 | 1790 | 0.121 | 60 | 445 | |
| 200 | 37/2.6 | 18.2 | 4.5 | 28 | 2280 | 0.0951 | 50 | 510 | |
| 250 | 61/2.3 | 20.7 | 4.5 | 30 | 2850 | 0.0744 | 50 | 595 | |
