光ファイバ・光ケーブル

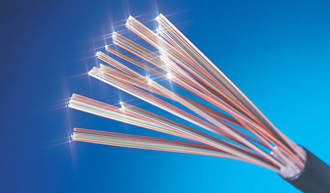

光ファイバとは

光ファイバは人間の髪の毛ほどの細いガラスでできており、その中に光信号を閉じ込め、この光信号を数十km先まで伝搬させることができる高性能の伝送媒体です。電磁誘導ノイズの影響を受けず通信安定性が高い、高速かつ長距離伝送が可能、といった特長があります。 また、当社は光ケーブルの施工性にも配慮した製品開発を進めており、EZremove®-plusと呼ばれる製品は、光ケーブルの中から光ファイバ心線を取り出す工程において、従来よりも安全にかつ40%以上の大幅な作業時間の短縮を実現しています。

close

ラインアップ一覧から探す

用途 品名 構造 特徴 対応心数 対応ファイバー
(光ファイバー記号)こちら
掲載










  テープスロット型
ケーブル
(1000心数
EZbranch®にも対応)
100心型 4心、または8心テ-プ心線をスロットに収容。頑強なため、地下管路などの幹線系の敷設に最適です。 4~1200

SM、SM(PB)SM(PAPB)、
SM(PAD110)、
GI(PE- A1G)、GI(PE-A10G)、
GI(PE-A10G+)、GI(62.5)

リンク
F
T
T
H




  SZ撚テープスロット型
ケーブル
(EZbranch®にも対応)
300心型 2心、4心、または8心テ-プ心線を収容。SZ撚スロットのため、中間後分岐が容易です。心線移動しにくく、架空敷設に最適。解体しやすいEZremove®タイプもあります。 4~800 SM、SM(PB)、SM(PAPB)、
GI(PE-A1G)、GI(PE-A10G)
リンク
  スロットレス型
ケーブル
40心型 間欠4心テープ心線のため
活線で単心分離が可能な細径軽量ケーブルです。
24~200 SM(PAPB) リンク
F
T
T
H

    DZケーブル 8心型
24心型
架空支持線用の細径、軽量なケーブルです。自己支持型ケーブルは小型クロージャを支持線に直接つり下げることができます。 8
24
SM(PAPB) リンク
F
T
T
H



    ドロップケーブル 0.25mm
素線タイプ
2心型
加入者施設への架空からの引き込みに使用します。0.25mm素線タイプ、4心テープ心線、耐摩耗タイプ(耐セミドロップ)があります。 1~8 SM(PAPB) リンク


L
A
N


  単心スロット型
ケーブル
12心型 扱い易い0.9mm心線を使用。
たいへん頑丈なケーブルで、防水性にも優れています。
2~12 SM(PAPB)、
GI(PE- A1G)、GI(PE-A10G)、
GI(PE-A10G+)、GI(62.5)
リンク
    層撚型ケーブル 12心型 扱い易い0.9mm心線を使用。
比較的柔軟で、LAPシ-スのため遮水性もあります。2~8心型は、細径化しています。
2~12 SM(PAPB)、
GI(PE- A1G)、GI(PE-A10G)、
GI(PE-A10G+)、GI(62.5)
リンク
S
A
N

L
A
N


ノンメタLAN用ケーブル
(ディストリビューション
ケーブル)
4心型 扱い易い0.9mm心線を使用。
0.9mm心線ながら細径で、小中規模LANの幹線に最適です。防水型もあります。
4 SM(PAPB)、
GI(PE- A1G)、GI(PE-A10G)、
GI(PE-A10G+)、GI(62.5)
リンク
  耐熱光ケーブル 12心型 消防用設備に使用する光ケーブルです。12心以下の層撚型と300心以下のテープスロット型ケーブル(SZ撚り含む)のタイプがあります。 2~300 SM、SM(PB)、SM(PAPB)、
GI(PE- A1G)、GI(PE- 10G)、
GI(PE-A10G+)、GI(62.5)
リンク
  インドアケーブル 0.25mm
素線タイプ
2心型
極めて細径、かつ柔軟なケーブルで、管路追い張りに最適です。0.25mm素線タイプ、4心テープ心線、低摩擦・耐摩耗タイプがあります。 1~8 SM(PAPB) リンク

PureFlex®-slimケーブル
(コネクタ付)
1心型 たいへん丈夫で、しかも強く曲げられるコネクタ付光ケーブル。室内配線に、架間の重要回線に、UTPのように気軽に扱えます。 1 SM(PA-A2) リンク
    ターミネーション
ケーブル
(コネクタ付)
2心型 外径1.5mm~3(2.8)mmの光コ-ドを内蔵した平型のコネクタ付光ケーブル。LANのフロア配線に最適です。 1、2、4 SM(PAPB)、
GI(PE-A1G)、GI(PE-A10G)
リンク
S
A
N
    コード集合型ケーブル
(コネクタ付)
6心型 外径1.5mm~3(2.8)mmの光コ-ドを撚り合わせたコネクタ付光ケーブル。可とう性に優れ、装置間の接続に最適です。 2~32 SM、SM(PAPB)、
GI(PE-A1G)、GI(PE-A10G)
リンク

住友電工の光ファイバ

光ファイバ・光ケーブルの開発力、製造技術は世界トップレベル。大容量高速通信時代をリードする。 1970年代から製造を始めた「光ファイバ」では、超長距離海底システム用途で開発した「極低損失光ファイバ」(総距離1万km超)が伝送損失の世界記録を持つなど、優れた伝送特性や高信頼性を活かした製品群を展開しています。その他、データセンター向け超多心光ケーブルでは世界トップレベルの開発力、製造技術、映像・光アクセス機器のソフトウェア開発技術、光・無線用化合物半導体における連携開発技術など、接続(つなぐ)を担う高い技術と有しております。私たちが大切にするこれらの技術を活かし、様々なユーザーの”期待の一歩先”を実現、独創的な製品を開発することで、大容量高速通信時代をリードしていきます。
