SUMINET-5501-M

Home > SUMINET-5501-M

PFM光映像伝送装置

20km(目安)以下の監視映像伝送用途における超小型・低価格なソリューション



SUMINET-5501-M10-T
(AC100V電源、送信機)



SUMINET-5501-M20-T
(DC12V電源、送信機)




受信機4台を別売りラック(RACK400P)
へ実装した例



受信機8台を別売りラック(RACK800P)
へ実装した例

製品ラインアップ

  • SUMINET-5501-M1* (映像1CH伝送、AC100V電源)
  • SUMINET-5501-M2* (映像1CH伝送、DC12V電源)

用途

  • 長距離ITVシステム/構内監視システム/交通監視システム等

特徴

  • 伝送距離は約20Km
     (伝送路損失0.6dBm、マージン3dBとした場合)
  • 小型のため設置が容易です。
    8台をJISラック2H(100mm)の高さスペースに収容可能、または4台をJISラック1H(50mm)の高さスペースに収容可能。(共に専用ラック有り)
  • DC12V電源タイプはカードサイズのため機器全体の大幅な小型化に対応可能。
  • 光ファイバ伝送のため長距離伝送が可能。
    また耐誘雷、ノイズ干渉防止がはかれます。
  • PFM方式により広いダイナミックレンジを確保。
    また非圧縮のため高品質で遅延のない自然な動画像が得られます。
  • 映像帯域は6MHzまで対応。高解像度映像伝送を実現。
  • 設置に当たりソフトウェアの設定や専門知識を必要としませんので、工事・保守が容易です。
  • 動作状態が一目で分かるLEDモニタランプ付き。
  • AC100V電源のためシステム設計が容易です。
  • DC12V電源タイプはカメラ等との共用電源化が可能。
  • アラーム出力機能付き

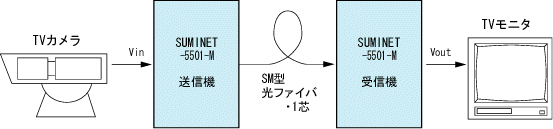

適 用 例

型名

伝送内容

伝送距離

送/受

型名

電源

光コ
ネク

光許容
損失
(伝送距離*¹)

受光
素子

映像1ch

中距離

送信

SUMINET-5501-M10-T

AC100V

FC

15dB
(20km)

SUMINET-5501-M11-T

SC

SUMINET-5501-M20-T

DC12V

FC

SUMINET-5501-M21-T

SC

受信

SUMINET-5501-M10-R

AC100V

FC

PIN-PD

SUMINET-5501-M11-R

SC

SUMINET-5501-M20-R

DC12V

FC

SUMINET-5501-M21-R

SC

*1:伝送路損失0.6dB/km,システムマージン3dBと仮定して計算。

定格・性能

項 目

仕 様

一般仕様

周囲温度

温度:-10℃~50℃/湿度:30%~90%

電源

AC100V±10%(50/60Hz)

SUMINET-5501-M1*

DC12V±10%

SUMINET-5501-M2*

変調方式

パルス化FM-IM方式

許容光損失

15dB

発光素子

1300nm帯LD

受光素子

PIN-PD

適合光ファイバ/
コネクタ

シングルモード(SM型)/FC型またはSC型

映像系

チャンネル数

1チャンネル

入出力映像信号

ベースバンド映像信号
(1.0Vp-p,75オーム不平衡)

振幅周波数特性

50Hz~6MHz

DG/DP

≦10%/5°

SN比(無評価値)

≧42dB

外観寸法

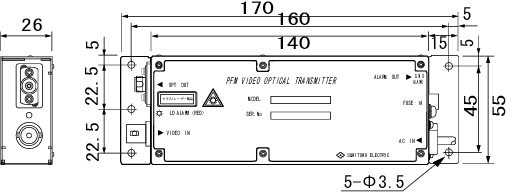

SUMINET-5501-M1* 送信機

SUMINET-5501-M1* 送信機

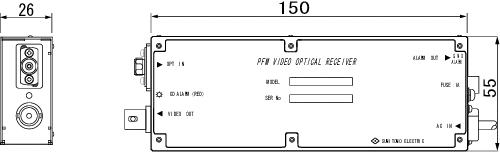

SUMINET-5501-M1* 受信機

SUMINET-5501-M1* 受信機

SUMINET-5501-M2* 送信機

SUMINET-5501-M2* 送信機

SUMINET-5501-M2* 受信機

SUMINET-5501-M2* 受信機

関連商品
 ● 4ユニット収納ラック(JIS,1H):RACK400P
 ● 8ユニット収納ラック(JIS,2H):RACK800P
 ● 2ユニット収納ラック(EIA,1U):RACK201P
 ● 4ユニット収納ラック(EIA,2U):RACK401P
 ● 8ユニット収納ラック(EIA,3U):RACK801P
