ハイビジョン伝送装置 HD光伝送装置 SNXシリーズ

Home > ハイビジョン伝送装置 HD光伝送装置 SNXシリーズ

ハイビジョン伝送装置

移動するターゲットのハイビジョン映像を見て
      遠隔地からカメラ制御で追尾するなどの用途に




SNX100-T(映像送信機)



SNX100-R(映像受信機)

製品ラインアップ

(カメラ側装置)

(ディスプレイ側装置)

中心波長(nm)

SNX100-T

SNX100-R

1310

SNX101-T

SNX101-R

1310

SNX102-T47

SNX102-R47

1470

SNX102-T49

SNX102-R49

1490

SNX102-T51

SNX102-R51

1510

SNX102-T53

SNX102-R53

1530

SNX102-T55

SNX102-R55

1550

SNX102-T57

SNX102-R57

1570

SNX102-T59

SNX102-R59

1590

SNX102-T61

SNX102-R61

1610

用途

特長

  • 高解像度映像の長距離伝送を実現
    • HD-SDI、SD-SDI信号に対応
    • パソロジカル信号に対応
    • 2芯シングルモード光ファイバ利用
    • 約20kmの中距離伝送が可能(SNX100)
    • 約40kmの長距離伝送が可能(SNX101)
      ※1.3μmのレーザ光源、APD受光
    • CWDMによる波長多重(SNX102)
      最大8波までのCWDMが利用でき同一ファイバーに重畳できます
  • 遅延のない画像で制御に最適
    • 非圧縮なので情報ロスなく遅れも最小
  • シリアルデータ(RS232C)双方向2チャンネル
    • カメラ雲台の制御などの用途に
  • オーディオin2ch、オーディオout2ch
    • 双方向通話回線
    • 映像送信機側への音声警報などの用途に
  • 小型・軽量

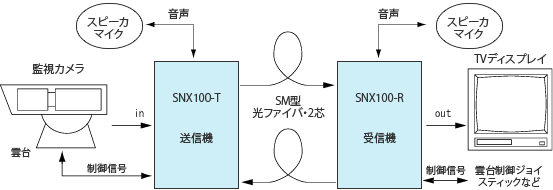

適用例

定格・性能



SNX100

SNX101

SNX102

インタフェース

映像

対応信号方式

SD-SDI SMPTE-259M準拠
HD-SDI SMPTE-292M準拠

チャネル数

1ch

シリアルデータ
(双方向)

信号レベル

RS232C(SD RDのみ)

通信速度

115.2kbps Max.

チャネル数

2ch

オーディオ

インピーダンス

600Ω 平衡

チャネル数

in 2ch,out 2ch

光伝送

発光素子

半導体レーザ ダイオード

発光波長

1310nm

CWDM8波
20nm
グリッド

発光パワー

-7〜0dBm

-2〜3dBm

1〜5dBm

受光素子

PIN-PD

APD

PIN-PD

受光パワー

-20〜0dBm

-22〜

-9dBm

-16〜0dBm

適合光ファイバー

シングルモード型 2芯

入出力端子

映像

BNCコネクタ

データ/オーディオ
ケーブル接続用

D-Sub 25(メス)

SNX100シリーズ本体コネクタ

光ファイバー

LC型コネクタ

データ
/オーディオ
ケーブル

データ

D-Sub 9(オス)

オーディオin

XLRタイプコネクタ(オス)

オーディオout

XLRタイプコネクタ(メス)



SNX100

SNX101

SNX102

電源その他

動作温度

0~50℃

動作湿度

20~90%結露なきこと

保存温度

-10~60℃

電源電圧

DC5V±5%

消費電流

TR 各1A以下

電源コネクタ(本体側)

B2PS-VH(LF)
(日本圧着端子製造(株))

外形寸法 mm

97×26×156(突起物を除く)

本体重量

TR各 約420g

データ/オーディオ
ケーブル重量

約210g

付属品

取扱説明書

データ/オーディオ ケーブル

DC電源ケーブル

ACアダプタ

ACアダプタ仕様

電源電圧

AC100V±10% 50/60Hz

消費電力

Typ 19VA

動作温度

0~50℃

重量

約110g

外観寸法

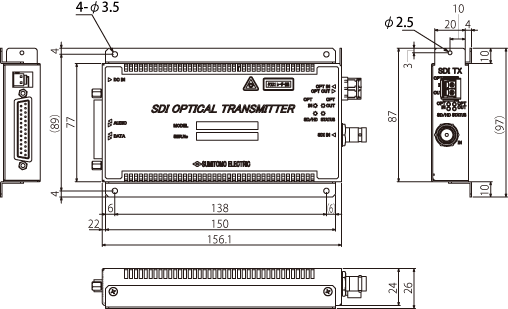

SUMINET-5501-M1* 送信機

SNX100/101/102-T

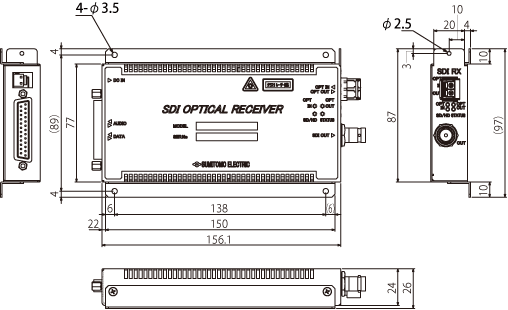

SUMINET-5501-M1* 受信機

SNX100/101/102-R
