光モデム |
|
 |
|
 |
SUMINET-9119-M10-T
(AC100V電源、送信機) |
|
SUMINET-9119-M20-T
(DC12V電源、送信機) |
| |
 |
|
 |
受信機４台を別売りラック(RACK400P)
へ実装した例 |
|
受信機８台を別売りラック(RACK800P)
へ実装した例 |
|
|
製品ラインアップ |
|
- SUMINET-9119-M1＊ (AC100V電源)
- SUMINET-9119-M2＊ (DC12V電源)
|
|
用途 |
|
|
|
特徴 |
|
- 波長多重方式によりシングルモード光ファイバ１芯で双方向伝送が可能。
-
光許容損失は２５ｄＢあり、長距離伝送が可能
（約３６Ｋｍ。伝送路損失０．６ｄＢ／Ｋｍ、マージン３ｄＢとした場合）
- スイッチ切替によりＲＳ－２３２ＣとＲＳ－４８５のインターフェイスに対応可能。
（出荷時はＲＳ－２３２Ｃに設定）
- 高速サンプリング方式によりトランスペアレント伝送を実現。（～２００Ｋｂｐｓ）
- ８台をＪＩＳラック２Ｈ（１００ｍｍ）、または４台をＪＩＳラック１Ｈ（５０ｍｍ）の高さスペースに実装可能。
- 小型モジュールのためラック以外の小さなスペースにも実装可能。
- ＬＥＤアラームランプ装備により、電源断・ＬＤ劣化・受信異常が一目で判定可能。
- 動作状態が一目で分かるＬＥＤモニタランプ付き。
|
|

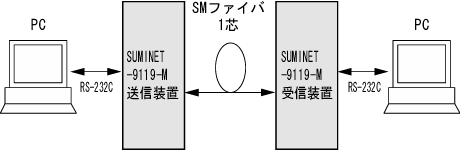

適
用
例 |
|
ＲＳ－２３２Ｃでの使用 ＳＤ及びＲＤのみの伝送となります。 |
| |
ＲＳ－４８５での使用 全二重４線方式／１対１接続のみに対応します。
半二重２線方式やバス接続には対応出来ません。 |
|
型名 |
|
型名 |
送/受 |
発光素子 |
光コネクタ |
電源 |
SUMINET-9119-M10-T |
送信 |
1300nm |
FC-PC |
AC100V |
SUMINET-9119-M10-R |
受信 |
1550nm |
SUMINET-9119-M11-T |
送信 |
1300nm |
SC-PC |
SUMINET-9119-M11-R |
受信 |
1550nm |
SUMINET-9119-M20-T |
送信 |
1300nm |
FC-PC |
DC12V |
SUMINET-9119-M20-R |
受信 |
1550nm |
SUMINET-9119-M21-T |
送信 |
1300nm |
SC-PC |
SUMINET-9119-M21-R |
受信 |
1550nm |
|
|
|
定格・性能 |
|
項 目 |
仕 様 |
一般仕様 |
周囲温度 |
温度:-10℃～50℃／湿度:30%～90% |
電源 |
AC100V±10%(50/60Hz) |
SUMINET-9119-M1＊ |
DC12V±10% |
SUMINET-9119-M2＊ |
許容光損失 |
25dB |
発光素子 |
1300nm帯LD |
SUMINET-9119-M＊＊-T |
1500nm帯LD |
SUMINET-9119-M＊＊-R |
受光素子 |
InGaAsPIN-PD |
適合光ファイバ |
シングルモード(SM型) |
適合光コネクタ |
FC-PC型 |
SUMINET-9119-M＊0 |
SC-PC型 |
SUMINET-9119-M＊1 |
アラーム出力 |
オープンコレクタ DC30V、50mA |
インターフェース仕様
RS-232C選択時 |
チャンネル数 |
1チャンネル（SD、RDのみ双方向伝送） |
インタフェース |
ＲＳ－２３２Ｃレベル、非同期式 |
伝送速度 |
～２００ｋｂｐｓ（サンプリング周期0.2μs） |
インターフェース仕様
RS-485選択時 |
チャンネル数 |
1チャンネル |
インタフェース |
ＲＳ－４８５レベル、非同期式 |
伝送速度 |
～２００ｋｂｐｓ（サンプリング周期0.2μs） |
|
|
|

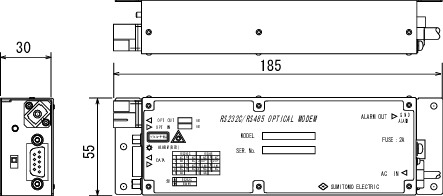

外観寸法 |
|
 |
SUMINET-9119-M1＊ |
|
 |
SUMINET-9119-M2＊ |
|
|
|
関連商品
● ４ユニット収納ラック(JIS,1H)：RACK400P
● ８ユニット収納ラック(JIS,2H)：RACK800P
● ２ユニット収納ラック(EIA,1U)：RACK201P
● ４ユニット収納ラック(EIA,2U)：RACK401P
● ８ユニット収納ラック(EIA,3U)：RACK801P |
