1.ブラケットを取付けます。

端末引留用ブラケットと支持ハンガー用ブラケットの2種類のブラケットを準備してください。

	h（mm）
	150A・200A	300A
標準ハンガー	41	28
碍子付ハンガー	81	76

A寸法（mm）	B寸法（mm）
	最小	標準
250～300	75	100

ハンガー支持間隔
下向取付 （標準）		●標準4m以下
横向取付

• 端末引留ブラケットは、適当な補強材を入れ補強してください。

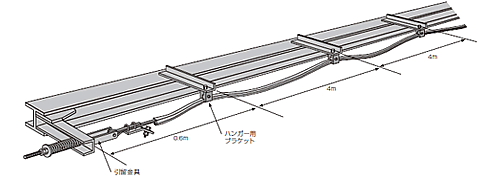

• 端末引留ブラケットから約600mmの位置に、支持ハンガー用ブラケットを取付けてください。

2.ハンガーをブラケット（納入外）に取付けます。

• 300A用のハンガーは、スミロングC本体を取り付けるまで開いた状態にしておいて下さい。

3.スミロングC本体を引出し、切断します。

• ダンボール箱の中心部を切取線に沿って切断し、結束バンドを切断します。
• ダンボール箱右下の点線部を切断し、スミロングCの端部を取出します。
• ラインの長さに合わせて本体を切断します。両引留金具間寸法に合わせて本体を切断します。
• 端末加工は延伸後に行ってください。

4.端末加工をします。

5.引留金具を取付けます。

6.引留金具の取付けた本体をブラケットに固定します。

引留ボルト先端より約50mmの位置にバネ締付けナットをセットして、建屋のブラケットに取付けてください。

7.端末から順番にハンガーに取付けします。

• 端末から順番にハンガーに取付けした後、反対側の引留金具も同じ手順で取付けてください。
• 周囲温度による引留バネ長さを考慮し、トロリー長さを測定後に切断してください。

8.スミロングCに張力をかけるため、下図のようにバネを取付けてください。

• 端末引留装置の張力調整は、施工時の重要ポイントのひとつです。
  バネの長さLは、施工時の周囲温度条件に合わせて調整してください。
• 端末引留装置の種類（標準バネ長さ）により、バネ長さの調整は異なりますので、ご注意ください。
  △施工時の5つのポイントをご参照ください。

9.絶縁カバーの取付け

• 引留金具取付け後は、絶縁カバーをかぶせビニルテープ、または粘着テープなどで巻付けてください。
• き電ケーブルを取付けしない場合は、粘着テープなどで開口部を閉ざしてください。

10.コレクターの取付方法

●コレクター（集電器）取付けの重要ポイント

• コレクターの取付棒にねじれがないこと。
• 本体とコレクターの中心がずれていないこと。
• コレクター取付棒と本体の摺導面までの高さは基準値（115mm±15mm）内のこと。
• 本体の傾きやねじれがないこと。
• 取付棒は、25mmをご使用ください。

標準取付

• コレクターの取付けは、→印の方向に合わせてください。

横向取付

ブラシ交換
