自動緊張管理システム(機材)
自動緊張管理システム
概要
緊張→定着→解放までの一連の緊張作業、圧力、伸び量の測定、緊張管理図作成から最終緊張圧力の決定までの緊張管理をパソコン一台の操作で実施可能なシステムです。
特長
- 省人化・省力化
ーポンプ操作、PC鋼材の伸び量と緊張圧力の測定、緊張管理図の作成、最終緊張力の算出を自動化
ー無線通信により、煩雑な通信ケーブルの配線作業が不要 - 安全性向上
ーPC鋼材の伸び量と緊張圧力を自動で測定・収集するため、緊張中にジャッキへの接近が不要 - 信頼性向上
ーデジタル変位計/デジタル圧力計を用いた0.1mm/0.1MPa単位での測定により高精度化を実現
ー自動測定により、測定値の読み取りミス等のヒューマンエラーを排除 - 様々な緊張条件に対応
ー外ケーブル/内ケーブル/横締めケーブル､伸び圧力管理/摩擦管理､両引き/片引き、盛替えに対応

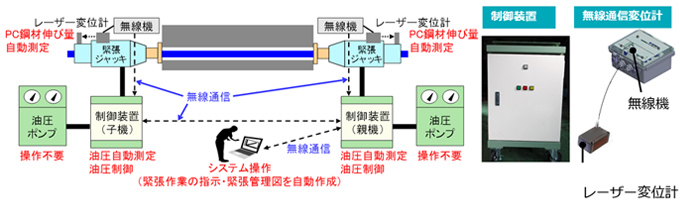

システム構成
実用例
-
使用状況
-
レーザー変位計での緊張側変位測定
-
固定側変位測定
-
操作画面
-
管理図
-
緊張側変位測定

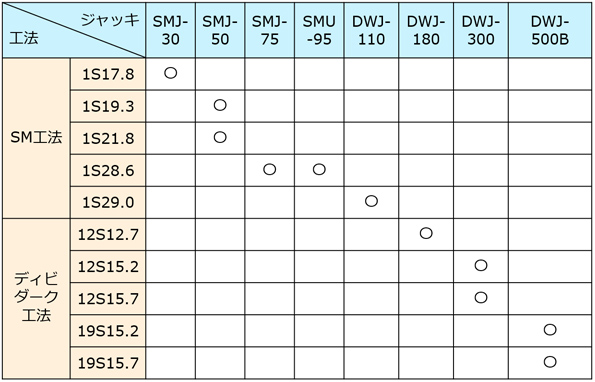

適用範囲
※代表的なケーブル・ジャッキを記載しています
台数に制約がありますので、ご使用の際は事前にお問い合わせください
