PC鋼材 ECF高強度ストランド
ECF高強度ストランド

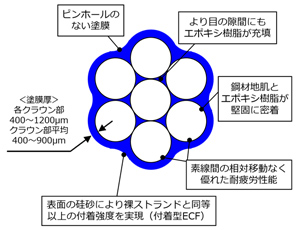

内部充てん型エポキシ樹脂被覆高強度PC鋼より線(ECF高強度ストランド)
ECF高強度ストランドは、応力レベルでJIS規格品の1.2倍の強度を持つ世界最高強度のPC鋼より線にエポキシ樹脂を被覆した高強度・高耐久性なPC鋼材です。
特長
- 施工、維持管理の省力化・省人化が可能
- 軽量、スレンダーかつ強靱なPC構造物の実現が可能
- 使用材料減による環境負荷の低減が可能
- 急速施工への対応が可能
- ケーブル配置の自由度の向上
JSCE-E141-2010(土木学会)に準拠したエポキシ樹脂被覆を行っており、優れた耐食性を有しています
ラインナップ
| 呼び径(被覆前外径) | 15.7mm | 17.8mm | 21.8mm |
|---|---|---|---|
| 被覆後外径 | 16.9mm | 19.0mm | 23.0mm |
| 強度レベル | 2230N/mm² | 2040N/mm² | 2000N/mm² |
| 最大試験力 | ≧335kN | ≧387kN | ≧573kN |
| 0.2%永久伸びに 対する試験力 |
≧285kN | ≧330kN | ≧495kN |
| 断面積 | 150.0mm² | 190.0mm² | 285.9mm² |
| 単位質量 | 1180g/m | 1500g/m | 2244g/m |
| リラクセーション | ≦6.5% | ≦6.5% | ≦6.5% |
| エポキシ塗膜性能 | 『土木学会指針(案)』に準拠 クラウン部平均被覆厚：400～900μm， 各クラウン部被覆厚：400～1200μm |
||
