補修補強ケーブル(RV)ストランドシステム －DW工法－

補修補強ケーブル(RV)ストランドシステム ーDW工法ー

補強用ケーブルRVストランドシステムは、ディビダーク工法で培われた豊富なPC技術と経験をもとに、主に桁外の外ケーブルへの適用を想定し開発された現場架設型の定着システムです。

特長

  1. ECFストランドまたはPE被覆型ECFストランドの使用により、優れた耐食性、耐疲労性、対候性を実現
  2. コンクリート橋・鋼橋のいずれにも適用可能
  3. 定着部は二重管構造のためケーブル交換が可能
  4. くさび定着タイプにより、信頼性向上
  5. 新開発の止水部品により定着体への雨水の浸入を防止
  6. ナイロン製偏向具へ適用可能
  7. 光ファイバ組込み型ストランド(SmARTストランド)や磁気張力センサ(SmART Cell)と組み合わせ、補強後の張力モニタリング可能
  • φ15.2PE被覆型ECFストランド

    φ15.2PE被覆型ECFストランド

  • 19S15.2マルチECFケーブル

    19S15.2マルチECFケーブル

  • 4S15.2マルチECFケーブル

    4S15.2マルチECFケーブル

ラインナップ

ケーブル
容量(tf)		 60 80 100 110 120 140 170 190 240 270 310 320 340 380 410 510 650
構成 1S
21.8		 3S
15.2		 1S
28.6		 3S
15.7
(HT)		 4S
15.2		 1S
29.0
(HT)		 4S
15.7
(HT)		 5S
15.7
(HT)		 7S
15.2		 9S
15.2		 10S
15.2		 9S
15.7
(HT)		 12S
15.2		 10S
15.7
(HT)		 11S
15.7
(HT)		 12S
15.7
(HT)		 19S
15.2		 19S
15.7
(HT)
規格引張
荷重(kN)		 573 783 949 1005 1044 1139 1340 1675 1827 2349 2610 3015 3132 3350 3685 4020 4959 6365
規格引張
荷重(tf)		 58 80 97 102 106 116 137 171 186 240 266 307 319 342 376 410 506 649
防錆仕様 内層 ECF ECF ECF ECF ECF ECF ECF ECF ECF ECF ECF ECF ECF ECF ECF ECF ECF ECF
亜鉛
めっき		 亜鉛
めっき
外層 PE(個別被覆／一括被覆)

※ECF：ECFストランド(内部充てん型エポキシ樹脂被覆PC鋼より線)
　HT：高強度PC鋼より線

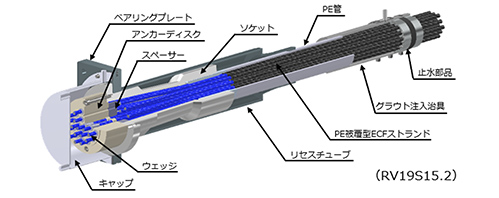

定着システムの構成

  • コンクリート部材への適用は配置がコンパクトなリブキャストアンカータイプ
  • 鋼部材への適用はメタルタッチが可能なベアリングプレートタイプ
  • 定着体内部は防錆剤(グラウト等)を注入
定着システムの構成

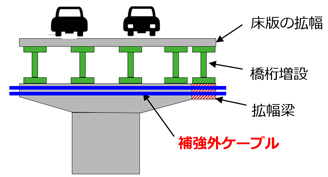

適用事例①

適用事例①

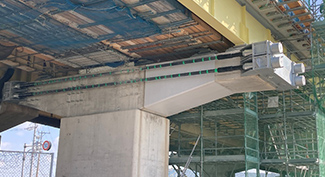

既設橋脚横梁と拡幅梁を外ケーブルにて一体化

適用事例①
構造形式 ： 鋼3径間連続非合成桁橋(26連)
鋼4径間連続非合成桁橋(1連)(既設橋)
橋長 ： 2451.6m
採用製品 ： RV19S15.2PE被覆型ECF、
ナイロン製偏向具
