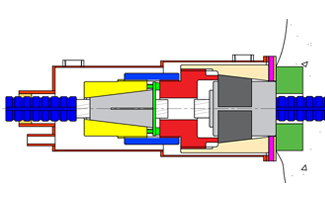

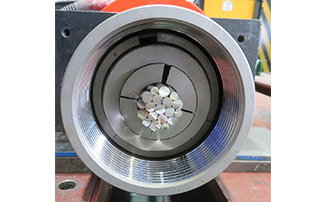

拡幅用接続具 －SM工法－
拡幅用接続具 －SM工法－
拡幅用接続具は、車線拡幅工事においてネジ構造を有していない定着グリップにくさび接続が可能なシステムです。
特長
- コンパクトな構造で薄い床版にも配置が可能
- 押さえ蓋兼ジョイントをねじ込むことで､既設定着グリップ用オスコーンを押さえる構造
- 新設ケーブル端部には工場で予め圧入されたグリップが取り付けられており､現地での接続作業が容易
- センターホールジャッキによる既設定着グリップ用オスコーンの圧入で確実な緊張作業が可能
- カップラーシース用プレートを使用することで、既設アンカープレートへのボルト孔加工が不要

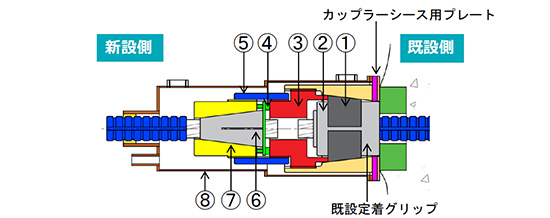

システム図
| ① | 既設定着グリップ用オスコーン | ⑤ | スリーブ |
|---|---|---|---|
| ② | 既設定着グリップ用メスコーン | ⑥ | 新設グリップオスコーン |
| ③ | 押さえ蓋兼ジョイント | ⑦ | 新設グリップメスコーン |
| ④ | 押さえ板＋ボルト | ⑧ | カップラシーース |

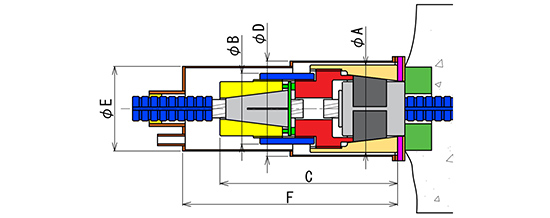

主要サイズと寸法
| プレグラウト PC鋼より線 |
既設定着グリップ (SM工法) |
接続具 | カップラーシース | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 外径 | 長さ | φA | φB | C | φD | φE | F | ||
| 19本より | φ21.8 | 65 | 75 | 105 | 85 | 220 | 114.3 | 101.6 | 258 |
| φ28.6 | 80 | 90 | 120 | 110 | 253 | 127 | 120 | 288 | |
