EDMワイヤー"スミスパーク®"

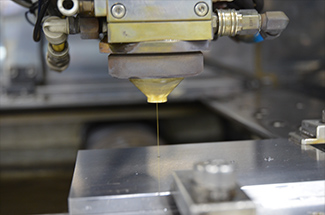

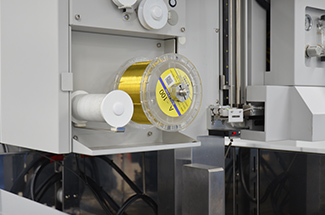

EDMワイヤー"スミスパーク®"の特長
住友電気工業㈱は超精密放電加工用電極線として"スミスパーク®"シリーズを開発しました。
この電極線は0.03～0.10mmと極めて細く、黄銅線に比べて2倍以上の強度を有しているため、高精度な放電加工に適しています。
高強度ピアノ線の表面へ放電特性に優れたCu-Zn合金被覆を施したスミスパークは、自動結線性に優れるSSA(スミスパークアルファ)、高速加工を可能とするSSG(スミスパークガンマ)、高速＋高精度加工を可能とするSSGFine(スミスパークガンマファイン)、お客様のご要望に応じた豊富なラインナップを持ち、高い評価を頂いています。
スミスパーク®の種類
| 名称 | 構造 | 亜鉛含有量 | 特長 |
|---|---|---|---|
| SSA |  |
35～40% | 自動結線性に優れる |
| SSG |  |
65～70% | 高速加工 |
| SSGFine | 高速＋高精度加工 |
スミスパーク®の仕様
| 線径 (mm) |
線径精度 (mm) |
引張強さ (MPa) |
導電率 (%) |
巻量 (m/巻) |
|---|---|---|---|---|
| (0.03) | +0.000 -0.003 |
2000以上 | SSG, SSGFine 9%以上 SSA 13%以上 |
5,000 ・ 10,000 ・ 20,000 |
| (0.04) | ||||
| 0.05 | ||||
| 0.07 | ||||
| 0.10 | 1800以上 |
